Специализирано производство на лазерни корпуси с висока мощност

Специализирано производство на лазерни корпуси с висока мощност

Get Latest Price

Вид плащане:	T/T,Paypal
Инкотерм:	FOB
Мин. Поръчка:	50 Piece/Pieces
транспорт:	Ocean,Land,Air,Express
порт:	Shanghai

Свържи се, сега

Описание на продукта

Атрибути на продукта

Модел №: QF051DB

Марка: XL

Place Of Origin: China

Опаковка & доставка

Продажба на единици

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Описание на продукта

Термично оптимизирани корпуси за лазерни диоди с висока мощност

Преглед на продукта

Нашите лазерни корпуси с висока мощност са специализирани решения за термично управление, проектирани за капсулиране и защита на полупроводниковите лазерни диоди с висока мощност. Тази усъвършенствана форма на лазерна опаковка с висока мощност е от решаващо значение за осигуряване на производителността, надеждността и дълголетието на лазерните системи, използвани в индустриални, медицински и отбранителни приложения. Чрез комбиниране на материали с висока проводимост със здрава керамика-метална конструкция, тези корпуси осигуряват изключително ефективен път за разсейване на топлина, стабилна платформа за оптични компоненти и херметично запечатана среда за защита на чувствителния лазерен диод от замърсяване. Те са проектирани да обработват високи електрически токове и да управляват интензивни топлинни натоварвания, което позволява на вашите лазерни устройства да работят при своя пиков потенциал.

Технически спецификации

Parameter	Specification
Application	Single-chip and multi-chip high-power semiconductor lasers
Current Handling	10A to 60A
Base / Heat Spreader Materials	Tungsten Copper (WCu), Molybdenum Copper (MoCu), Oxygen-Free Copper (OFC)
Wall & Frame Material	Kovar (Fe-Ni-Co Alloy) for controlled thermal expansion
Lead Materials	Kovar, Copper-Cored Kovar, Zirconium Copper
Insulator Type	High-purity Alumina ($Al_2O_3$) Ceramic Feedthroughs
Plating Options	Electrolytic Nickel (Ni), Gold (Au), Selective Gold Plating
Hermeticity	Hermetic (< 1x10⁻⁹ Pa·m³/s) and non-hermetic options available
Optical Interface	Can be configured with a sapphire window or a fiber optic tube

Изображения на продукта

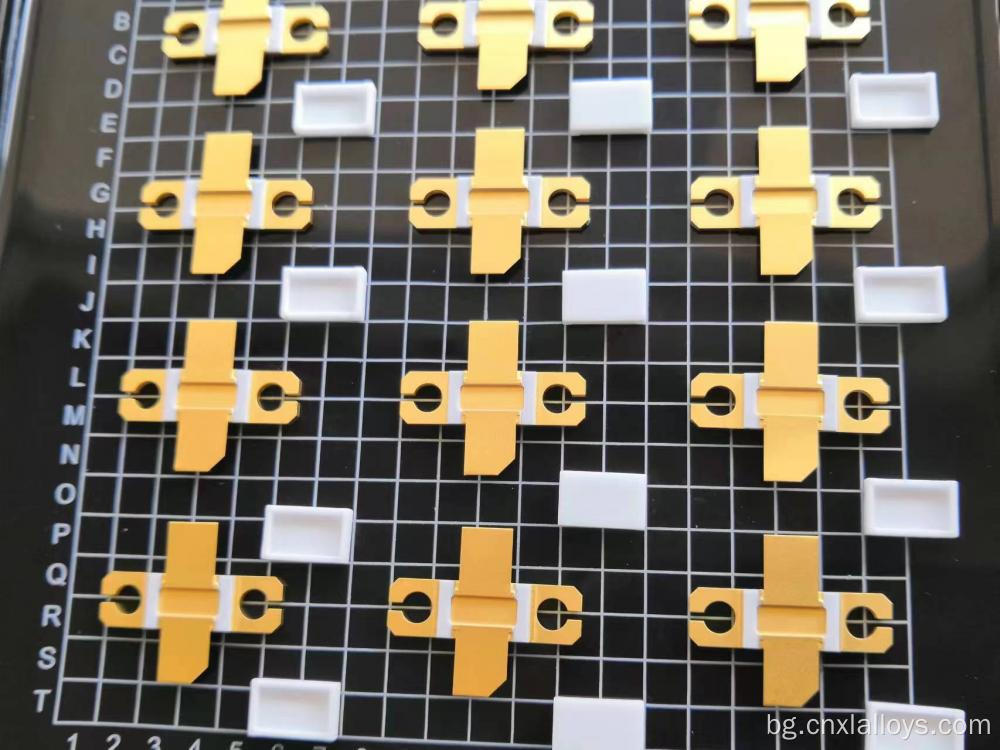

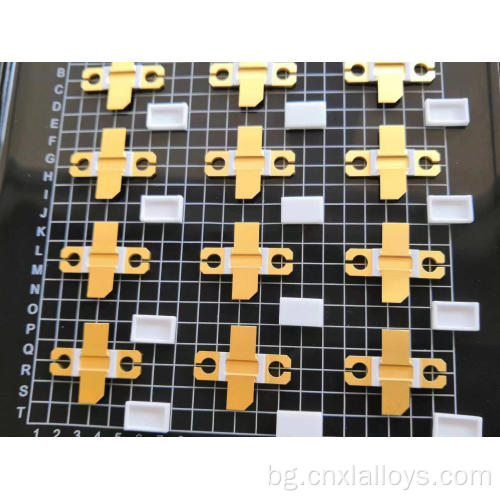

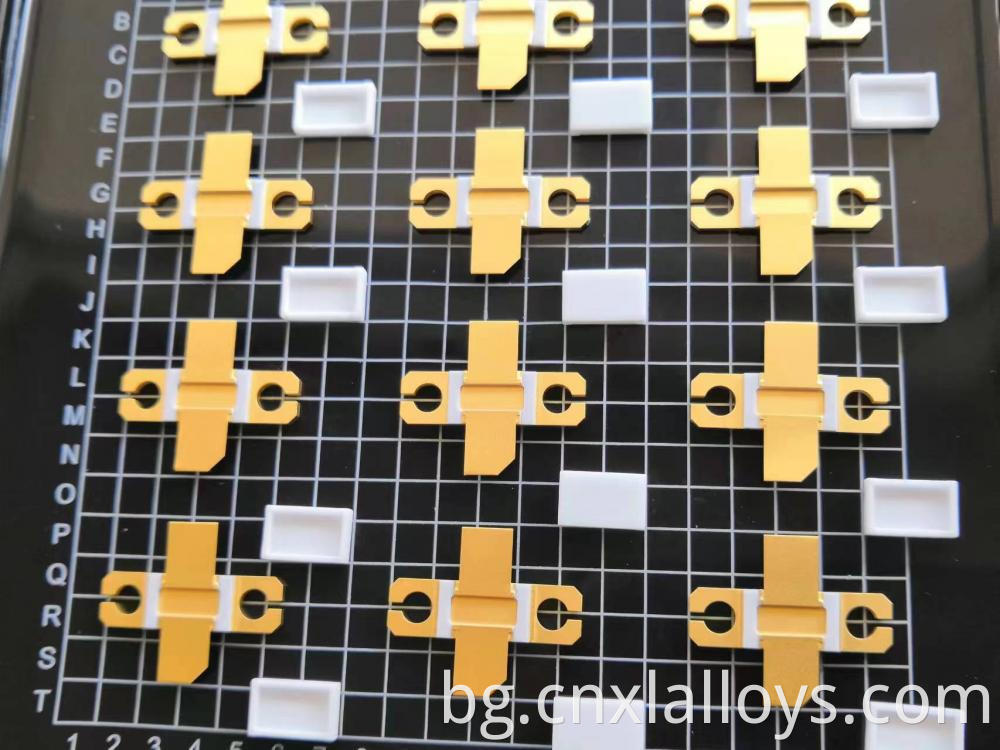

A thermally optimized package for high-power laser diode encapsulation

Характеристики и предимства

Превъзходно термично управление: Използването на напреднали композитни основни материали като WCU (топлинна проводимост: 200-220 w/m · k) осигурява отлична платформа за материали на радиатора , ефективно извличане на топлина от лазерния диоден възел за поддържане на стабилна дължина на вълната и мощност. [1, 1]
Възможност за висок ток: Здрави дизайни на олово, включително медно косъм Kovar, са проектирани за обработка на непрекъснати оперативни токове до 60a с минимална загуба на електричество.
Херметична защита: Нашите херметично запечатани пакети защитават чувствителните фасети на лазера от влага и замърсители, основна причина за деградация и катастрофални оптични увреждания (COD), като по този начин осигуряват дълъг оперативен живот.
Съответствие на CTE: Основните материали са внимателно подбрани, за да имат коефициент на термично разширение (CTE), който тясно съответства на полупроводниковите материали, намалявайки механичното напрежение върху матрицата по време на термичния цикъл.
Гъвкавост на дизайна: Ние предлагаме напълно персонализирани дизайни, от избор на материали и отпечатък до отпечатък до олово конфигурация и интегрирано охлаждане, за да създадем поръчано решение за вашето конкретно приложение.

Сценарии на кандидатстване

Нашите лазерни корпуси с висока мощност са критични компоненти в широк спектър от напреднали системи:

Промишлено производство: лазерно рязане, заваряване, облицовка и 3D печат (производство на добавки).
Медицински и естетически: Хирургически лазери, дерматологични лечения и диагностични инструменти.
Отбрана и аерокосмическо пространство: Lidar, намиране на обхват, обозначаване на целеви и насочени енергийни системи.
Оптична комуникация: Лазерни модули с висока мощност на помпата за усилватели на влакна (EDFAS).

Предимства за клиентите

Максимизирайте лазерната производителност: Постигнете по -висока мощност на изхода и по -добро качество на лъча, като гарантирате, че вашият лазерен диод работи при стабилна, контролирана температура.
Подобряване на надеждността на продукта: Увеличете живота и надеждността на полето на вашите лазерни системи с пакет, който предлага превъзходна топлинна и опазване на околната среда.
Опростяване на системната интеграция: Нашите пакети осигуряват стабилна, предварително проектирана платформа, която опростява процеса на сглобяване и цялостния термичен дизайн на системата.
Ускорете времето до пазара: Използвайте нашите доказани дизайни и симулационни възможности, за да намалите вашите цикли на развитие и квалификация.

Често задавани въпроси (често задавани въпроси)

Q1: Какво е предимството на волфрамовата медна основа (WCU) над чиста медна (OFC) основа?

A1: Докато чистата мед без кислород (OFC) има по-висока топлинна проводимост, коефициентът му на термично разширение (CTE) е висок и не съвпада с този на полупроводниковите материали като GAAS. WCU е композитен материал, който предлага баланс на много добра топлопроводимост и нисък CTE, който е много по -близо до този на лазерната матрица. Това намалява механичния стрес върху чипа по време на цикли на включване/изключване, което води до много по -голяма надеждност.

Q2: Можете ли да интегрирате активно охлаждане в пакета?

A2: Да. За най-екстремната плътност на мощността можем да проектираме и произвеждаме пакети с интегрирани медни радиатори без кислород без кислород. Това позволява директно течно охлаждане, което е най -ефективният метод за отстраняване на топлина и позволява по -компактни и мощни дизайни на лазерна система.

Q3: Вашите пакети са съвместими с международните стандарти за надеждност?

A3: Да, нашите решения за опаковане на електроника са проектирани и произведени, за да отговарят на строгите международни стандарти за надеждност, включително MIL-STD-883 за херметичност и тестване на околната среда, като се гарантира, че те са подходящи за най-взискателните приложения.
