48pin пакети за безжични комуникации

Get Latest Price

Вид плащане:	T/T,Paypal
Инкотерм:	FOB
Мин. Поръчка:	50 Piece/Pieces
транспорт:	Ocean,Land,Air,Express
порт:	Shanghai

Свържи се, сега

Описание на продукта

Атрибути на продукта

Модел №: CQFN48

Марка: XL

Place Of Origin: China

Опаковка & доставка

Продажба на единици

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Описание на продукта

CQFP48: 48-Lead Ceramic Quad Flat пакет за RFICS

Преглед на продукта

CQFP48 е 48-водещ керамичен четворен плосък пакет, осигуряващ херметически запечатан разтвор за сложни радиочестотни интегрални вериги (RFIC) и ASIC. Като ключов компонент в нашето портфолио за безжични RF опаковки , CQFP е проектиран за приложения за повърхностно монтиране, изискващи умерен брой щифтове с отлични електрически и топлинни показатели. Неговата многослойна керамична конструкция и съвместимите водещи на чайки осигуряват целостта на сигнала и механичната устойчивост, което го прави идеален избор за жилища сложни ИС в безжична комуникация, аерокосмическо пространство и индустриални системи.

Технически спецификации

Parameter	Specification (Example: CQFP48E)
Lead Count	48
Lead Pitch	0.5 mm or 0.8 mm options available
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Lead Frame Material	Kovar (Fe-Ni-Co Alloy)
Example Body Dimensions	SQ 10.50 x 10.50 mm (for 0.5mm pitch)
Example Die Cavity	SQ 7.00 x 7.00 mm (for 0.5mm pitch)
Sealing Method	AuSn Solder Sealing or Parallel Seam Welding [1]
Optional Heat Sink	Available with integrated metal heat sink in base for improved thermal performance

Изображения на продукта

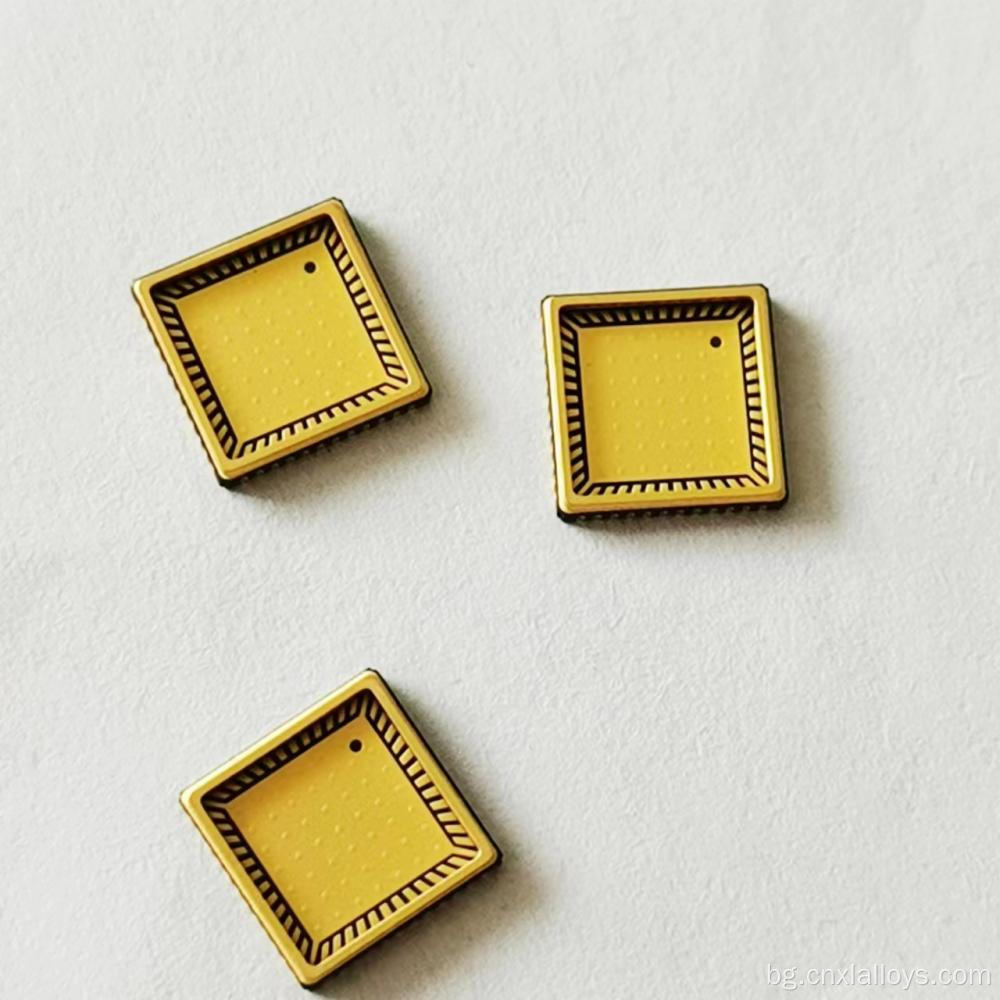

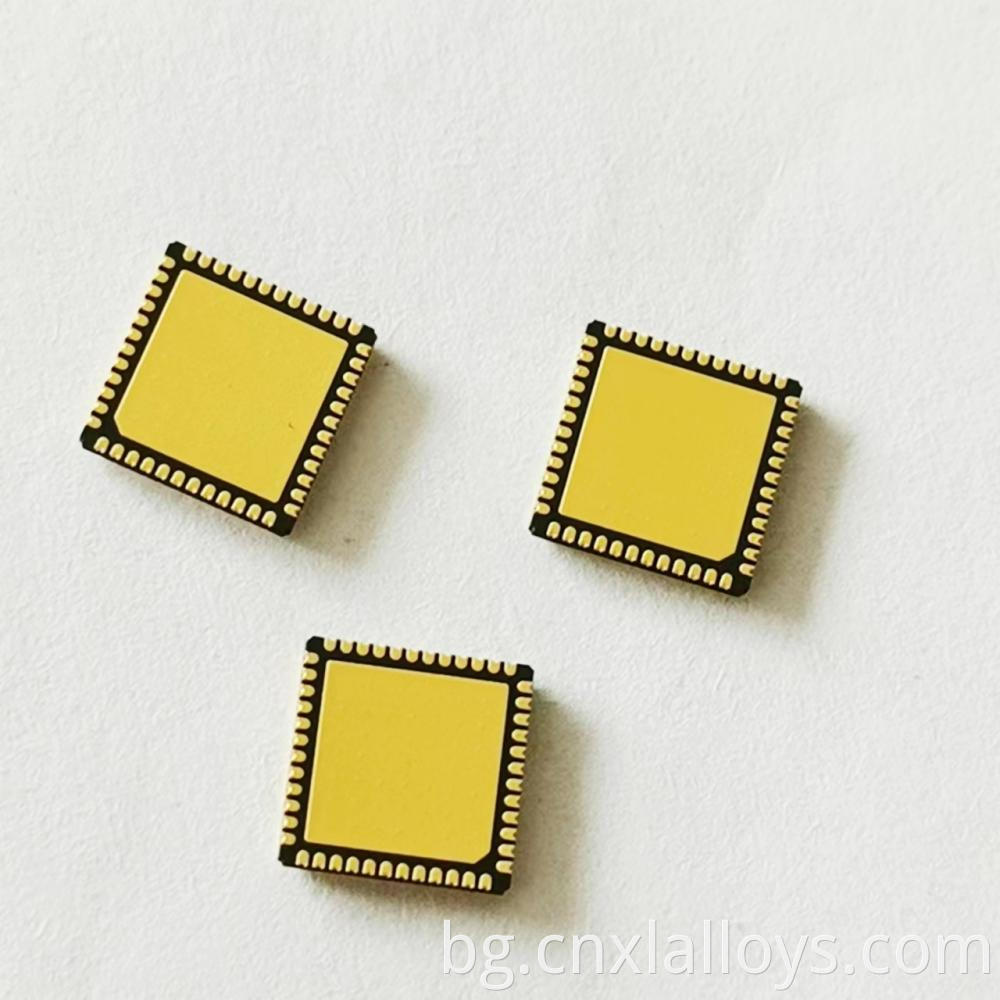

A high-reliability 48-pin CQFP for RF integrated circuits

Характеристики и предимства

Сигналният път с висока интеграция: Керамичното тяло и добре контролираната геометрия на оловото осигуряват ниска паразита за отлична ефективност при RF честоти.
Херметична надеждност: Истинското херметично уплътнение предпазва чувствителния IC от влага и замърсители, критично за дългосрочната надеждност в тежки среди.
Здрава SMT връзка: Съвместимите проводници на крило на чайки абсорбират термомеханично напрежение между пакета и ПХБ, предотвратявайки умората на ставата на спойка.
Отлична термична стабилност: CTE на алуминиевото тяло е тясно съчетано с тази на полупроводниковите материали като силиций и GAAS, намалявайки стреса върху матрицата.
Дизайнерска гъвкавост: Част от широко семейство от керамични пакети с широка гама от броя на щифтове и размери на тялото.

Сценарии на кандидатстване

CQFP48 е универсален пакет за широк спектър от високоефективни ICS:

RF приемо -предаватели и модеми
Честотни синтезатори (PLL) и контролирани от напрежение осцилатори (VCOS)
Дигитални сигнални процесори (DSP) за радио системи
Контрол ICS за аерокосмическа и отбранителна електроника

Предимства за клиентите

Осигурете ефективност на системата: Използвайте висококачествен пакет, който позволява на вашия RFIC да работи с пълния си потенциал.
Гаранционен живот на продукта: Защитете ценната си интегрална схема със стабилна, херметична корпуса, предназначена за дългосрочна работа.
Опростете монтажа на нивото на дъската: Дизайнът на повърхността с лесно проверка опростява процесите на производство и контрол на качеството.

Често задавани въпроси (често задавани въпроси)

Q1: Каква е разликата между уплътняването на спойка на AUSN и заваряването на шевовете?

A1: И двете са методи за херметично уплътнение с висока надеждност. AUSN (Gold Tin) Уплътняването използва предварително формиране или предварително депозиран слой спойка, който се топи в пещ, за да запечата капака. Заваряването на шевовете използва електроди, за да премине ток през капака и пакета, за да създаде заварка. Заваряването на шевовете често се предпочита за по-ниската си температура на процеса, което може да бъде полезно за чувствителните към топлина компоненти вътре в пакета.

Q2: Кога трябва да посоча пакет с интегриран радиатор?

A2: Трябва да изберете версия с интегриран радиатор, ако вашият IC разсее повече от 1-2 вата мощност. Топлинът осигурява директен топлинен път с ниско съпротивление от матрицата до ПХБ, което е от съществено значение за поддържане на температурата на кръстовището на чипа в безопасни граници.

Q3: Предлагат ли се тези пакети в не-херметична версия с по-ниска цена?

A3: Да, за по-малко взискателни приложения можем да предложим тези пакети с опция за нехерметично уплътнение, като например използване на керамичен или пластмасов капак с епоксидно уплътнение, което осигурява по-рентабилно решение.
