Микровълнова мощност безжични корпуси на устройството

Преглед на продукта

Нашите пакети за захранване на Surface Mount (SMD) са компактни, високоефективни решения, предназначени за съвременни безжични RF опаковки . Тези пакети осигуряват отлично термично разсейване и електрически характеристики на електрическите транзистори в безводен, монтажен от повърхността форм фактор. Елиминирайки традиционните клиенти и използвайки многослойна керамична конструкция с интегриран метален радиатор, тези керамични пакети предлагат дизайн с ниска профил с много ниска паразитна индуктивност, което ги прави идеални за високочестотни приложения. Те са проектирани за автоматизирано сглобяване на място, което позволява голям обем, рентабилно производство на усилватели на RF Power.

Технически спецификации

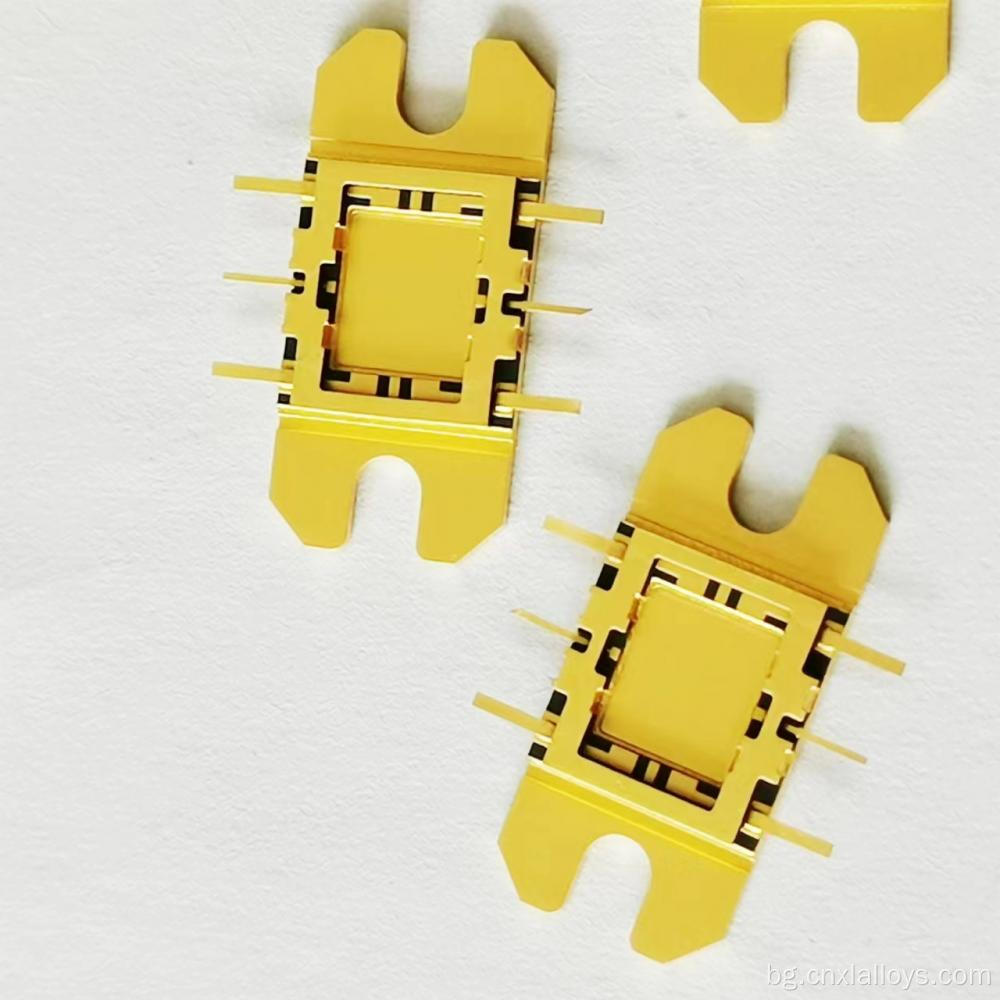

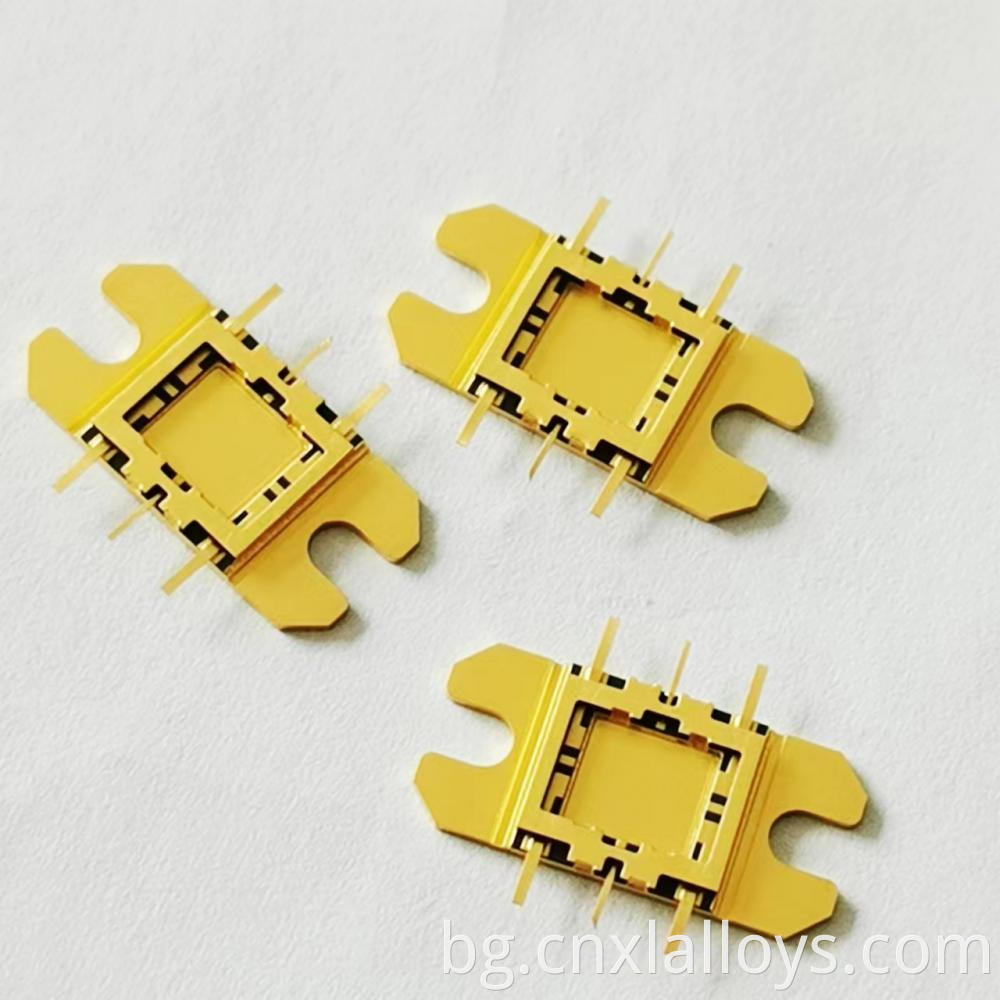

Изображения на продукта

Характеристики и предимства

• Отлична високочестотна производителност: Безочният дизайн минимизира паразитната индуктивност и капацитет, което води до по-добра печалба, ефективност и честотна лента за RF усилватели.
• Превъзходен топлинен път: Интегрираният метален радиатор осигурява директен термичен път с ниско съпротивление от транзистора до печатни платки, като гарантира ефективно охлаждане.
• Проектиран за автоматизирано производство: Форматът SMD е напълно съвместим със стандартните SMT монтажни линии, намалявайки производствените разходи и увеличаване на производителността.
• Компактен и лек: Дизайнът с нисък профил, оловен дизайн позволява по-висока плътност на веригата и е идеален за ограничени пространство приложения.
• Висока надеждност: Изграден със стабилен набор от материали, който е доказано, че издържа на топлинните и механичните напрежения на сглобяването и работата.

Преглед на производствения процес

1. Керамична обработка: Керамичните слоеве с висока чист алуминиев оксид се хвърлят, пробиват и отпечатват с метализация на волфрамов.
2. Ламиниране и съвместно хранене: Керамичните слоеве са подредени и изстреляни при висока температура, за да образуват монолитна структура.
3. Празник: Металният радиатор и I/O електродите се нахвърлят към керамичното тяло в контролирана атмосфера.
4. Плаване: Пакетът претърпява електролитен никел и златно покритие за защита и спойка.
5. Проверка на качеството: 100% визуална и размерена проверка се извършва, за да се гарантира качеството.

Сценарии на кандидатстване

Тези SMD пакети са предпочитаният избор за широк спектър от съвременни безжични приложения:

• Малки клетки и отдалечени радио глави за 5G мрежи
• Преносими и мобилни радио системи
• Авионика и комуникационни връзки
• RF модули и мулти-чип възли
