LCC28 пакети за интегрални схеми

CQFP: Керамичен квадратен плосък пакет с висока надеждност за интегрирани вериги

Преглед на продукта

Пакетът Ceramic Quad Flat (CQFP) е високоефективен, повърхностно монтиран разтвор за интегрирани схеми с висока броячка, като FPGAS, ASIC и високоскоростни процесори. Този здрав пакет разполага с многослоен керамичен корпус и съвместим „чайка крило“ от всичките четири страни, осигурявайки херметично запечатан корпус, който предлага несравнима защита и термична стабилност. Като премиерно решение в керамичните IC опаковки , CQFP е окончателният избор за критични за мисията приложения в аерокосмическото, отбраната, телекомуникациите и индустриалните сектори, където надеждността и ефективността не се договарят.

Технически спецификации

Нашите CQFP пакети са произведени до най -висококачествените стандарти и могат да бъдат персонализирани според вашите специфични изисквания.

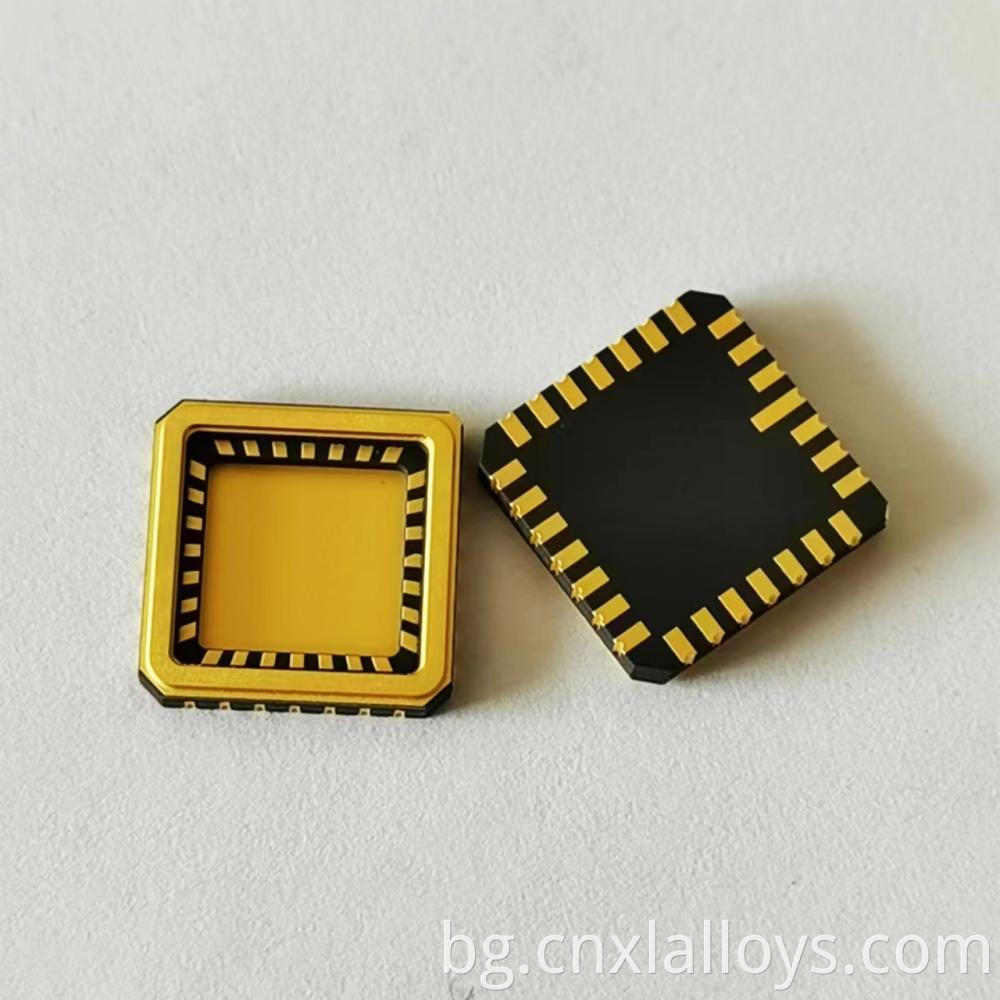

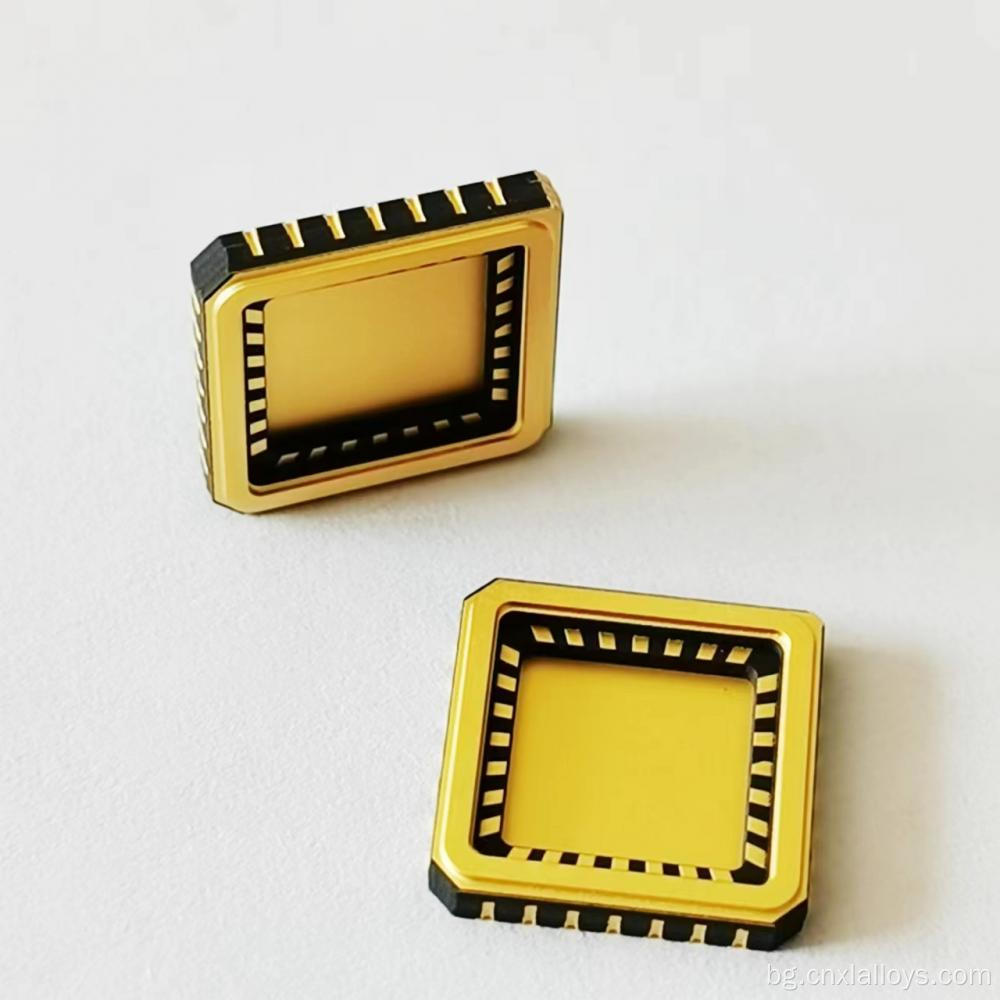

Изображения на продукта

Характеристики на продукта и предимства

Безкомпромисна херметична надеждност

Основното предимство на нашия CQFP е истинският му херметичен печат. Това изолира чувствителната интегрална верига от влага, влажност и атмосферни замърсители, които са основни причини за електронна недостатъчност. Това гарантира стабилни, дългосрочни резултати в продължение на десетилетия.

Превъзходно термично управление

Керамичното тяло на алуминиев оксид има значително по -добра топлопроводимост от пластмасовите пакети. За ICS с висока мощност можем да интегрираме метален радиатор директно в основата на пакета, осигурявайки ефективен топлинен път към ПХБ и предотвратявайки разграждането на производителността поради прегряване.

Стабилна съвместна почтеност на спойка

Съвместимите проводници за „чал-крило“ са проектирани да огъват, поглъщайки термомеханичното напрежение, което възниква от несъответствието на CTE между керамичния пакет и PCB. Това предотвратява умората на ставите и напукване, осигурявайки надеждна връзка чрез хиляди температурни цикли.

Отлични електрически производители

Многослойната керамична конструкция позволява интегрирането на вътрешните наземни самолети и следите с контролиран импеданс, осигурявайки отлична цялост на сигнала и EMI екраниране за високоскоростни цифрови и RF приложения.

Как да сглобите: Ръководство за 5 стъпки

1. PCB Footprint Design: Проектирайте модела на земята на PCB според таблицата с данни за пакета, като осигурите правилни размери на подложката за оптимални филета за спойка.
2. Приложение за паста на спойка: Използвайте висококачествен шаблон, за да нанесете равномерно паста за спойка върху подложките на PCB.
3. Автоматизирано разположение: Използвайте стандартното оборудване за прибиране и място, за да позиционирате точно CQFP върху пастата на спойка.
4. Рефлинг завояване: Обработете сглобяването през рефункционална фурна, като използвате внимателно контролиран температурен профил, за да създадете силни, надеждни връзки на спойка.
5. Проверка: Използвайте автоматизирана оптична проверка (AOI), за да проверите качеството на подравняване на оловото и съвместната съвместна спойка.

Сценарии на кандидатстване

CQFP е надеждното решение за най -взискателните електронни системи:

• Аерокосмическо и отбрана: FPGAS, ASIC и процесори в системите за комуникация на авионика, радар и сателит.
• Телекомуникации: високочестотни RFIC и сигнални процесори в базови станции и оптично мрежово оборудване.
• Индустриална автоматизация: Високопроизводителни DSP и контролни ICS в роботиката и системите за управление на фабриката.
• Медицинска електроника: процесори за медицински изображения (ЯМР, КТ) и диагностично оборудване, изискващи висока надеждност.

Предимства за вашия бизнес

• Увеличаване на живота на продукта: Драматично намалете повредите на полето и гаранционните разходи, като използвате херметичен пакет, предназначен за дълголетие.
• Работете във всяка среда: изграждане на продукти, които могат надеждно да издържат на екстремни температури, влажност и вибрации.
• Активирайте върховите показатели: Позволете на вашите високоефективни IC да работят с пълния си потенциал с превъзходно термично и електрическо управление.
• Подобряване на репутацията на марката: Използването на висококачествени керамични пакети е ясен сигнал за първокласен, добре създаден продукт.

Опции за персонализиране

Ние сме експерти в създаването на персонализирани електронни пакети . Нашите възможности за персонализиране включват:

• Персонализирани броя на оловите, терени и размери на тялото.
• Интегрирани радиатори, направени от съвпадащи с CTE материали като WCU.
• Персонализирани вътрешни маршрутизии, заземителни/захранващи равнини и контрол на импеданса.
• Специализирани капаци на прозорци за приложения за оптични сензори.

Често задавани въпроси (често задавани въпроси)
