Описание на продукта

Атрибути на продукта

Модел №: XLGL011

Марка: XL

Place Of Origin: China

Опаковка & доставка

Продажба на единици

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Описание на продукта

Грапави метални заграждения за RF и лазерни приложения с висока мощност

Преглед на продукта

Нашите здрави метални заграждения са проектирани да отговарят на взискателните изисквания за опаковане както на лазерни диоди с висока мощност, така и на високочестотни RF устройства за захранване (LDMOS, GAN, GAAS). Тези универсални керамични пакети осигуряват унифицирано решение за термично управление, механична защита и електрическа връзка. Чрез комбиниране на базови материали с висока проводимост със здрави метални стени и високо изолация керамични хранителни продукти, тези заграждения гарантират, че вашите активни устройства работят надеждно, дори в най-суровата среда. Те са окончателният избор за изграждане на системи за висока надеждност за аерокосмическата, отбранителната и телекомуникационната индустрия.

Технически спецификации

Parameter	Specification
Device Compatibility	High-Power Laser Diodes, Si-LDMOS, GaN, and GaAs transistors and MMICs
Power Handling	Up to 500W (pulsed RF power)
Frequency Range	DC up to millimeter wave bands (C/X/Ku)
Base / Heat Spreader Materials	WCu, MoCu, CMC, CPC
Optional Heat Sink Material	Beryllium Oxide (BeO) for superior thermal performance with GaN devices
Body & Lead Materials	Kovar, 4J42, 4J34 Alloys
Compliance Standards	Meets GJB923A-2004 and GJB2440A-2006 military/aerospace standards

Изображения на продукта

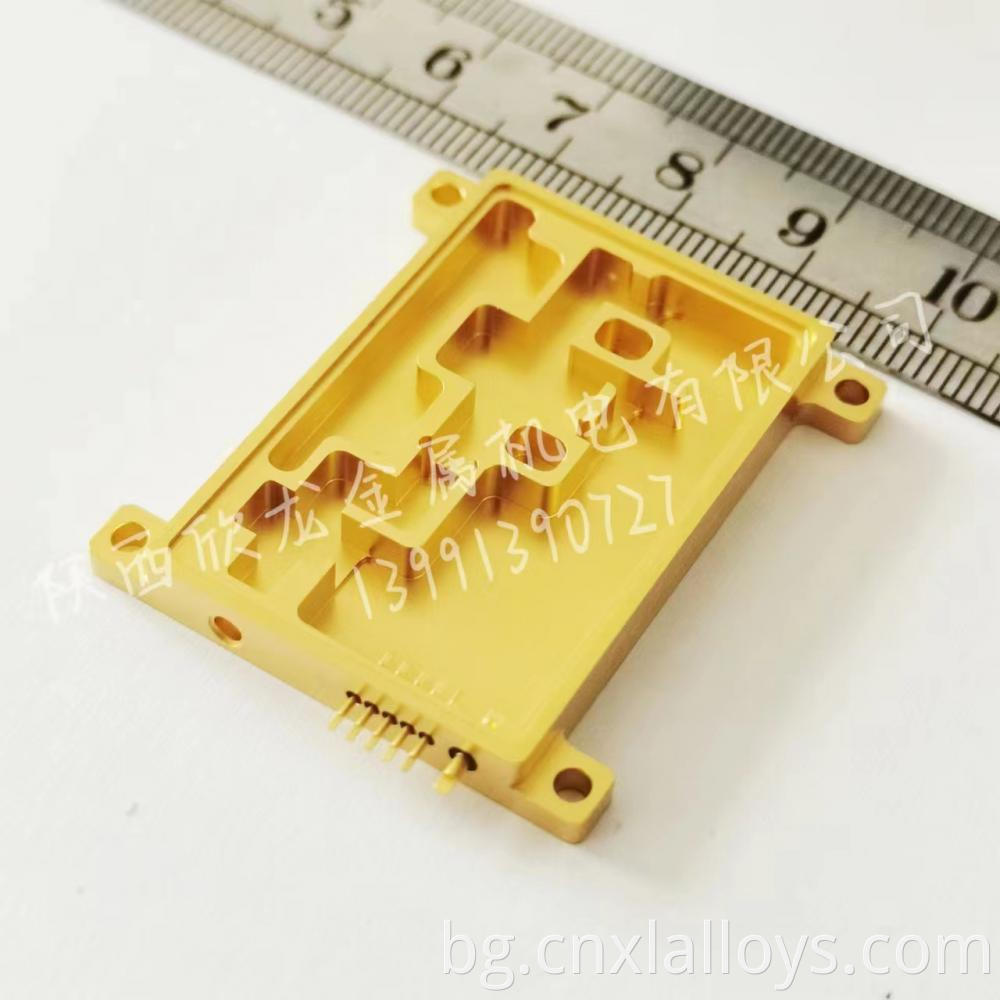

A high-reliability metal enclosure for RF and laser power devices

Характеристики и предимства

Дизайн с двойна употреба: Единична, доказана платформа за опаковане, подходяща както за оптични и RF приложения с висока мощност, и за опростяване на поръчките и дизайна.
Оптимизиран за GAN: Предлага се с радиатора на берилиев оксид (BEO), които предлагат изключителна топлинна проводимост за отключване на пълния потенциал на производителност на транзисторите на GAN. [2]
Високочестотна производителност: Проектиран за добро съвпадение на импеданс 50Ω, осигуряващ ефективен пренос на мощност и целостта на сигнала при микровълнови честоти.
Aerospace & Defense Ready: Произведени и квалифицирани по строги военни стандарти на GJB, което ги прави подходящи за критични за мисията приложения.
Превъзходно разсейване на топлина: Комбинацията от напреднали основни материали и голяма повърхност за монтиране към външен радиатор гарантира ефективно управление на топлината.

Сценарии на кандидатстване

Това универсално корпус е идеалното решение за опаковане за:

Безжична RF опаковка: усилватели на мощност за клетъчни базови станции, радарни системи и електронна война.
Лазерна опаковка с висока мощност: индустриални лазери, медицински изделия и военни LIDAR системи.
Авионика: Транспондери, комуникационни модули и радарни компоненти.
Хибридни интегрални схеми (HMIC): Много чип модули, изискващи стабилно, херметично корпус.

Сертификати и съответствие

Ние сме ангажирани с най -висококачествените стандарти. Нашето производство и продукти са в съответствие с:

GJB923A-2004: Обща спецификация за пакети от полупроводникови дискретни устройства.
GJB2440A-2006: Обща спецификация за пакети от хибридни интегрални схеми.
ISO 9001: 2015: Сертифицирана система за управление на качеството.

Често задавани въпроси (често задавани въпроси)

Q1: Защо берилиевият оксид (BEO) се предлага като материал за радиатор?

A1: BEO е керамичен материал с топлинна проводимост, която е значително по -висока от алуминиев оксид и дори се приближава до този на някои метали, като същевременно е отличен електрически изолатор. Тази уникална комбинация го прави първокласен избор за разсейване на топлина от RF устройства с висока мощност като GAN Transistors, където електрическата изолация също е от решаващо значение. [2]

Q2: Какво означава спазването на стандартите на GJB за невоенния клиент?

A2: Стандартите на GJB са китайски военни спецификации, които са аналогични на стандартите на САЩ MIL-STD. Съответствието показва, че пакетът е проектиран и тестван до изключително висок стандарт на надеждност, качество и производителност, като гарантира, че той може да издържи на тежки условия на околната среда като екстремни температури, шок и вибрации. Това дава на всички клиенти увереност в стабилността на продукта.

Q3: Може ли оловната конфигурация да бъде персонализирана за моето специфично MMIC оформление?

A3: Да. Ние сме специализирани както в стандартните, така и в персонализираните дизайни. Можем да работим с вас, за да създадем пакет с оловна конфигурация, размер на кухината и отпечатък, който е перфектно съчетан с вашето оформление на чипове и дизайн на PCB.
